Soi Wafer Silicio en Wafer de semiconductor aislante

Soi Wafer Silicio en Wafer de semiconductor aislante

    • Soi Wafer Silicon on Insulator Semiconductor Wafer
    • Soi Wafer Silicon on Insulator Semiconductor Wafer
    • Soi Wafer Silicon on Insulator Semiconductor Wafer
    • Soi Wafer Silicon on Insulator Semiconductor Wafer
  • Soi Wafer Silicon on Insulator Semiconductor Wafer

    Datos del producto:

    Lugar de origen: Guangdong, China
    Nombre de la marca: ANG
    Certificación: ISO
    Número de modelo: Ang-SOI 01

    Pago y Envío Términos:

    Cantidad de orden mínima: 100
    Precio: Depends on size and quantity
    Detalles de empaquetado: Wafer único en una caja de limpieza de 100 grados
    Tiempo de entrega: 8~10 días laborables
    Condiciones de pago: T/T, Western Union, Paypal y otros servicios
    Capacidad de la fuente: 500,000PCS por mes
    Contactar ahora
    Descripción detallada del producto
    Resistencia: 0.001-100000 Ohm-Cm dopante: 500A-4 ¿ Qué?
    Especificación: 2/3/4/6/8/12 pulgadas Paquete de transporte: Wafer único en una caja de limpieza de 100 grados

    Soi Wafer Silicio en Wafer de semiconductor aislante



    Wafer SOI (Silicón en aislante)

    * Tamaños de obleas SOI de 3" a 200mm, algunas en inventario
    * Muy alta calidad con TTV ajustado en el espesor de la capa del dispositivo
    * Se dispone de unión directa Si-Si y SOI de doble cara
    * Cualquier orientación de Si, cualquier espesor del dispositivo superior a 1,5 mm
    * Polido de una y dos caras
    * Disponible para lotes pequeños y marcado con láser de las obleas
    * Tiempo de entrega corto





    Tipos de fibras de soya
    La personalización es una piedra angular importante de We y siempre tratamos de nuestro mejor para satisfacer todas sus necesidades.
    Ofrecemos obleas SOI de los siguientes tipos:
    Wafer de SOI grueso
    Este tipo de oblea tiene un grosor del dispositivo de 1μm a 300μm.
    Wafer de SOI ultra delgado
    Este tipo de oblea tiene un grosor del dispositivo < 500 nm.
    Wafer de SOI ultrauniforme
    La uniformidad del espesor del dispositivo puede ser tan baja como ± 0,5 μm para SOI grueso y ± 10 nm para SOI ultra delgado.
    Wafer de SOI ultraplata
    Este tipo de SOI tiene un BOW/WARP/TTV muy bajo para aplicaciones específicas.


    Las obleas SOI se ofrecen con gran personalización y los parámetros son muy flexibles según sus necesidades.
    Soi Wafer Silicio en Wafer de semiconductor aislante
    Soi Wafer Silicio en Wafer de semiconductor aislante

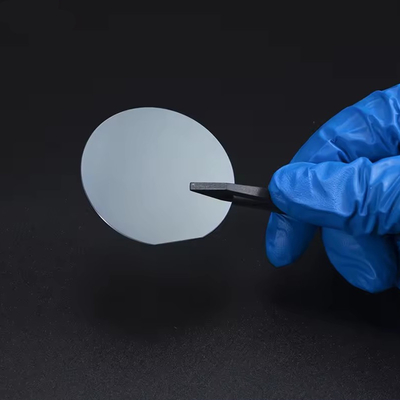

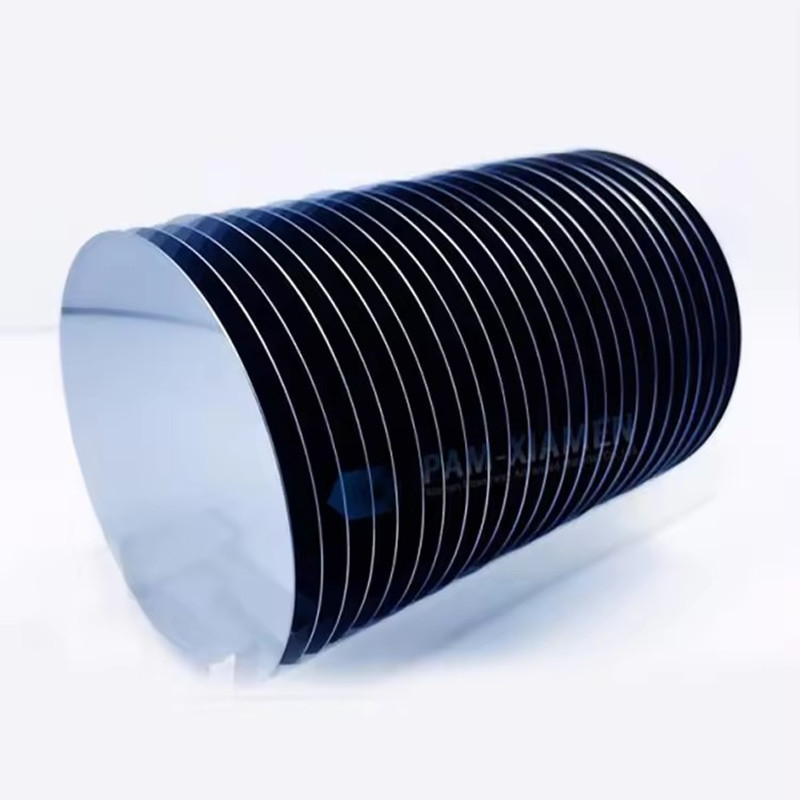

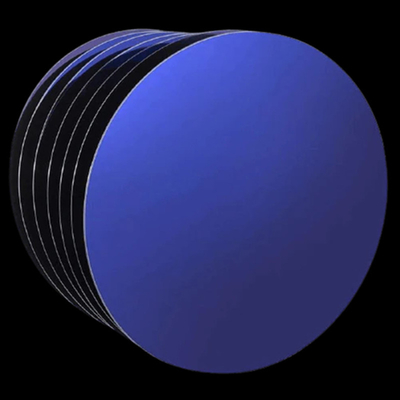

    Imagen del producto
    Soi Wafer Silicio en Wafer de semiconductor aislante
    Soi Wafer Silicio en Wafer de semiconductor aislante

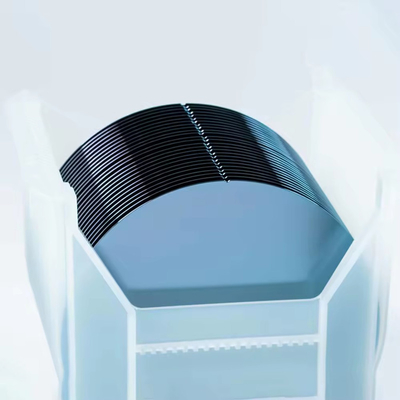

    Paquete
    Soi Wafer Silicio en Wafer de semiconductor aislante
    Soi Wafer Silicio en Wafer de semiconductor aislante
